Transduktorgesteuertes  Batterie –Ladegerät



Model   TL    24 V 100A



Bei den Ladegeräten vom Typ TL 24 / 100 wird vor den Ladetransformator, der die Eingangswechselspannung an die Batterienennspannung anpasst, ein stromgeregelter Transduktorblock geschaltet.

Dem Transformator nachgeschaltet wird zur Ladespannungserzeugung eine Vollwellengleichrichtung.

Die Steuerelektronik erfasst sowohl den Ladestrom als auch die Klemmenspannung der Batterie.

Die UI Ladekennlinie hat unabhängig von der Netzeingangsspannung zwischen 198 V und 242 V je nach gewähltem Maximalstrom im Bereich unter 92 % bis 97 % der eingestellten Ladeschlussspannung Konstantstromcharakteristik, bei darüber ansteigender Klemmenspannung sinkt der Ladestrom linear ab und nimmt bei Erreichen der Ladeschlusspannung den Wert Null an.



Postalisch relevante Störspannungen oder Störstrahlungen treten nicht auf.

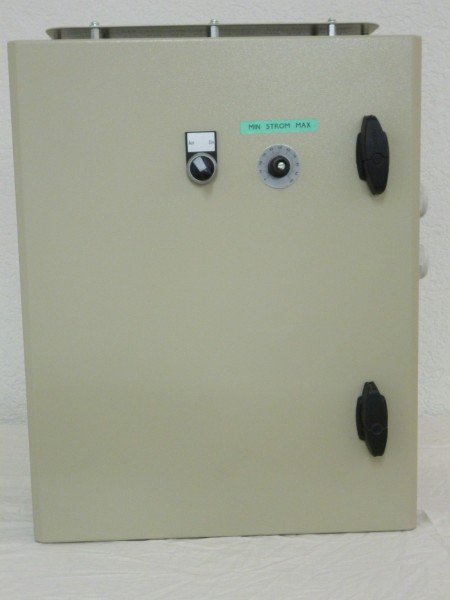

Die Bedienungselemente für den Anwender sind in der Tür vom Schaltschrank eingebaut.

Es handelt sich um :



  1. Klöckner –Möller Ein/Aus Schalter
  2. Potentiometer ( Min/Max Strom)



Denn sollte nicht ausreichende Eingangsleistung für das Ladegerät zur Verfügung stehen

( 230 V -16 A ) , kann mit dem Poti der Ladestrom reduziert werden und somit gleichzeitig die Eingangsleistung des Gerätes   an die vorhandene Leistung des Netzes angepasst werden.



Das Gerät besitzt 2 Lüfter, die über  Thermoschalter (70 °C) geschaltet werden.

Auch bei ausgeschaltetem Gerät laufen die Lüfter noch so lange weiter, bis eine bestimmte Temperatur verschiedener Bauteile unterschritten wird.



Das Ladegerät ist relativ robust, da es sich bei den einzelnen Komponenten  überwiegend um Transformatoren, Leistungsdioden und eine störungsanfällige Regelelektronik handelt.



Mit dem Trimmpotentiometer 1 kann die vorgegebene Ladeschlussspannung verändert werden. Drehen im Uhrzeigersinn = Ladeschlussspannung wird höher.



Auf der Elektronikplatine befinden sich 2 LED´s



Grüne  LED  an                     = Ladebetrieb

Grüne und gelbe LED an      = reduzierter Ladestrom

Gelbe  LED  an                      = Erhaltungsladung, Ladeschluss





Technische Daten



Schrankgröße:        500x400x250 mm

Farbe                       RAL 7035

Gewicht                  ca. 45 kg

UE                          230 V AC- 50 Hz

Ladestrom             100 A DC

Ladeschluss           29 V DC (Plus/Minus 3V einstellbar )

Kühlung                 2 thermisch gesteuerte Lüfter

Ladekennlinie         UI

Batterieanschluss    8mm Messingbolzen für geschlossene Kabelschuhe

Netzanschluss         Phönix Schraubklemmen

 Zubehör                  4 Schrankbefestigungslaschen







 Zusatzoptionen :



Amperemeter für Netzeingang ( AC )

Amperemeter für Ladestrom       ( DC )
